一步一步动画图解LSTM和GRU，没有数学，包你看的明白！
大家好，欢迎来到长短期记忆(LSTM)和门控循环单元(GRU)的图解指南。我是Michael，我是AI语音助手空间的机器学习工程师。
在这篇文章中，我们将从LSTM和GRU背后的直觉开始。然后，我将解释LSTM和GRU的内部机制。如果你想了解这两个网络背后发生了什么，那么这篇文章就是为你准备的。
本来这里有个视频的，不过油管上不了，给个地址给大家，大家各自想办法吧：https://youtu.be/8HyCNIVRbSU。
问题，短期记忆
循环神经网络受短期记忆的影响，如果序列足够长，他们就很难将信息从早期的时间步传递到后期的时间步。因此，如果你想处理一段文字来做预测，RNN可能从一开始就遗漏了重要的信息。
在反向传播过程中，循环神经网络存在梯度消失问题。梯度是用来更新神经网络权重的值。消失梯度问题是指，当梯度随着时间的推移而缩小时。如果梯度值变得非常小，那它对学习就没有太大的帮助了。
所以在循环神经网络中，获得小梯度的层停止了学习。这些通常是较早的层。因此，由于这些层无法学习，RNN可能会忘记在较长的序列中之前看到的内容，从而产生短期记忆。
解决方案就是LSTM’s 和GRU’s
LSTM ’s 和 GRU’s 可以用来解决短期记忆的问题。它们有一种叫做“门”的内部机制，可以调节信息的流动。
这些门可以知道序列中哪些数据是重要的，是保留还是丢弃。通过这样做，它可以将相关信息沿着长链传递下去，从而做出预测。几乎所有的业界领先的循环神经网络都是通过这两种方式实现的。LSTM和GRU可以用于语音识别、语音合成和文本生成。你甚至可以用它们为视频生成标题。
好了，在这篇文章的最后，你应该对LSTM和GRU擅长处理长序列的原因有了一个扎实的理解。现在，我将用直观的解释和说明来解决这个问题，并尽可能避免使用数学。
直觉
让我们从一个思想实验开始。假设你正在查看网上的评论，决定是否是否要买麦片，你会先看一下评论，看看别人认为它是好的还是坏的。
当你阅读评论时，你的大脑潜意识里只记住重要的关键词。你学会了“amzing”和“perfectly balanced breakfast”这样的词，你不太喜欢像“this”、“give”、“all”、“should”这样的词。如果第二天朋友问你评论说了什么，你可能不会逐字记住，你可能记得要点，比如“will definitely be buying again”。如果你和我差不多的话，其他的词就会从记忆中消失。
这就是LSTM或GRU的本质。它可以学会只保留相关信息进行预测，而忘记无关的数据。在这种情况下，你记住的单词使你判断它是好的。
复习一下循环神经网络
为了理解LSTM或GRU是如何做到这一点的，让我们复习一下循环神经网络。RNN是这样工作的：将第一个单词转换成机器可读的向量，然后RNN逐个处理向量序列。
在处理过程中，它将前一个隐藏状态传递给序列的下一个步骤，隐藏状态充当神经网络存储器。它保存网络以前看到的数据的信息。
我们看下RNN的一个cell，看看如何来计算隐藏状态。首先，将输入和之前的隐藏状态组合成一个向量。这个向量和当前输入和以前输入的信息有关。该向量经过tanh激活，输出是新的隐藏状态，即网络的记忆。
Tanh激活
tanh激活函数用于调节流经网络的值，tanh函数压缩后值在-1和1之间。
当向量流经神经网络时，由于各种数学运算，它会进行许多转换。假设一个值连续的乘以3，你可以看到一些值是如何爆炸并变成天文数字的，从而导致其他值看起来就微不足道了。
tanh函数确保值在-1和1之间，从而调节神经网络的输出。你可以看到在从前面来的值是如何通过tanh函数，将值保持在tanh函数允许的边界范围内的。
这就是RNN，它内部的操作很少，但是在适当的环境下(比如短序列)可以很好地工作。RNN使用的计算资源比它的进化变种LSTM和GRU少得多。
LSTM
LSTM具有类似于循环神经网络的控制流。它在向前传播时处理传递信息的数据。不同之处在于LSTM cell内的操作。
这些操作允许LSTM保存或忘记信息，现在看这些运算可能会有点难，所以我们会一步一步地过一遍。
核心概念
LSTM的核心概念是cell状态，还有各种各样的门。cell状态充当传输高速公路，沿着序列链传输相关信息。你可以把它看作网络的“存储器”。理论上，cell状态可以在整个序列处理过程中携带相关信息。因此，即使是早期时间步骤的信息也可以传递到后期时间步骤，从而减少短期记忆的影响。当cell状态运行时，信息通过门被添加到cell状态或从cell状态中删除。这些门是不同的神经网络，决定哪些信息是允许的cell状态。这些门可以在训练中学习哪些信息是相关的从而进行保持或忘记。
Sigmoid

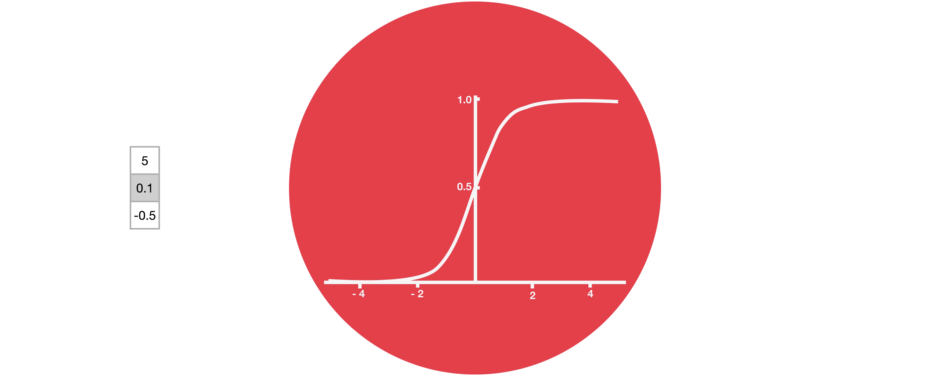

门中包含sigmoid激活函数。sigmoid激活函数和tanh激活函数很类似，只是它压缩之后不是-1和1之间的值，而是0和1之间的值。这有助于更新或忘记数据，因为任何被乘以0的数字都是0，从而导致值消失或“被遗忘”。任何数乘以1都是相同的值，所以这个值保持不变。“网络可以知道哪些数据重不重要，因此可以忘记或保留那些数据。”
我们再更深入地研究一下这些门在做什么，我们有三个不同的门来调节LSTM cell中的信息流，遗忘门，输入门，和输出门。
遗忘门
这个门决定了哪些信息应该丢弃或保留。来自以前隐藏状态的信息和来自当前输入的信息通过sigmoid函数进行传递。结果在0到1之间。越接近0表示忘记，越接近1表示保留。
输入门
我们使用输入门来更新cell状态。首先，我们将之前的隐藏状态和当前输入传递给一个sigmoid函数。它将值转换为0到1之间来决定更新哪些值。0表示不重要，1表示重要。你还需要将隐藏状态和当前的输入送到tanh函数中，以得到-1到1之间的值，帮助调节网络。然后将tanh输出与sigmoid输出相乘。sigmoid输出将决定从tanh的输出中保留哪些重要信息。
Cell状态

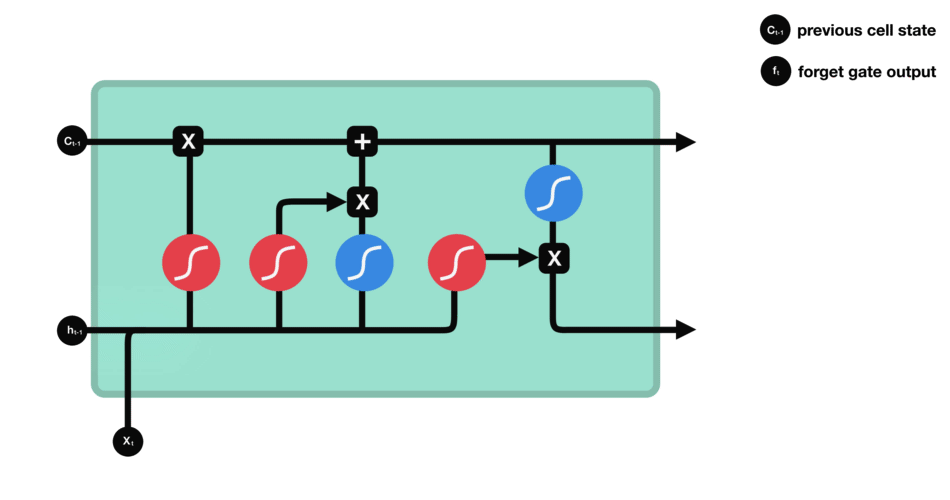

现在我们有了足够的信息来计算cell的状态。首先，cell状态逐点乘以遗忘向量。如果将其乘以接近0的值，则有可能降低cell状态下的值。然后我们从输入门获取输出，并进行逐点加法，将cell状态更新为神经网络认为相关的新值。这就得到了新的cell状态。
输出门
最后是输出门。输出门决定下一个隐藏状态应该是什么。请记住，隐藏状态中包含之前输入的信息，隐藏状态也用于预测。首先，我们将之前的隐藏状态和当前输入传递给一个sigmoid函数。然后我们将新修改的cell状态传递给tanh函数。我们将tanh输出与sigmoid输出相乘，以决定隐藏状态应该包含哪些信息，输出是隐藏状态。新的cell状态和新的隐藏状态然后被转移到下一个时间步骤。
回顾一下，遗忘门决定了前面的步骤什么是相关的需要保留的。输入门决定从当前步骤中添加哪些相关信息。输出门决定下一个隐藏状态应该是什么。
编程Demo
这里有一个使用python伪代码的示例。
首先，将以前的隐藏状态和当前输入连接起来。我们叫它组合向量。
把组合向量送到遗忘层，该层去掉了不相关的信息。
使用组合向量创建候选层，候选向量中包含了可能会添加到cell状态中的值。
组合向量也被输入到输入层，该层决定应该将来自候选向量的哪些数据添加到新cell状态。
在计算遗忘层、候选层和输入层之后，使用这些向量和之前的cell状态计算新的cell状态。
然后计算输出。
将输出与新的cell状态逐点相乘会得到新的隐藏状态。
就是这样！LSTM网络的控制流程是几个张量操作和一个for循环，你可以使用隐藏状态进行预测。结合所有这些机制，LSTM可以选择在序列处理过程中哪些信息是需要记住的，哪些信息是需要忘记的。
GRU
现在我们知道了LSTM是如何工作的，让我们简单地看一下GRU。GRU是新一代的递归神经网络，与LSTM非常相似。GRU摆脱了cell状态，并使用隐藏状态来传输信息。它也只有两个门，一个复位门和一个更新门。
更新门
更新门的作用类似于LSTM的遗忘门和输入门，它决定丢弃什么信息和添加什么新信息。
复位门
复位门用来决定有多少过去的信息要忘记。
这就是GRU，GRU的张量运算更少，因此，比LSTM的训练要快一些。目前还没有一个明确的优胜者。研究人员和工程师通常同时尝试以确定哪种方法更适合他们的场景。
就是这么多
综上所述，RNN具有较好的序列数据处理能力和预测能力，但存在短时记忆问题。LSTM和GRU使用称为门的机制来缓解短期记忆问题。门就是控制信息在序列链中流动的神经网络。LSTM和GRU可以应用于语音识别、语音合成、自然语言理解等领域。
