排序服务在超级账本Fabric网络中起到十分核心的作用。所有交易在发送到网络中交由Committer进行验证接受之前，需要先经过排序服务进行全局排序。排序服务提供了原子广播排序功能。

在目前架构中，排序服务的功能被抽取出来，作为单独的fabric-orderer模块来实现，代码主要在fabric/orderer目录下。

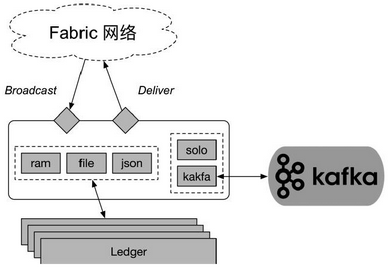

排序服务主要由三部分组成：gRPC协议对外提供服务接口；账本组件网络中每个应用通道维护区块链结构，排序插件跟不同类型的排序后端打交道，如图12-26所示。

图12-26　Orderer主要结构

12.7.1　gRPC服务接口

Orderer通过gRPC接口提供了对外的调用服务，主要包括两个接口：Broadcast（srv ab.AtomicBroadcast_BroadcastServer）error和Deliver（srv ab.AtomicBroadcast_DeliverServer）error。其中：

·Broadcast（srv ab.AtomicBroadcast_BroadcastServer）error：意味着客户端发送交易请求到排序服务进行排序处理。gRPC服务接口地址是/orderer.AtomicBroadcast/Broadcast；

·Deliver（srv ab.AtomicBroadcast_DeliverServer）error：意味着客户端或Peer从排序服务获取排序后的区块（批量交易）。gRPC服务接口地址是/orderer.AtomicBroadcast/Deliver。

实现上，Orderer通过server结构（实现AtomicBroadcast_BroadcastServer接 口，代码在orderer/server.go文件）来作为入口结构，封装了handlerImpl和deliverserver两个句柄结构（代码在 orderer/common/broadcast，deliver两个包中）来分别处理Broadcast（srv ab.AtomicBroadcast_BroadcastServer）error和Deliver（srv ab.AtomicBroadcast_DeliverServer）error两个对外的接口。

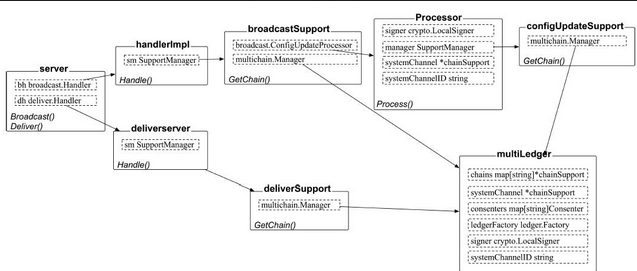

这些结构和关键方法如图12-27所示。

其中，比较关键的是通过multiLedger结构来管理网络中的链和账本结构；通过Processor结构来对通道配置更新交易进行处理。

图12-27　Orderer主服务结构和方法

12.7.2　链和账本管理

Orderer节点本地需要维护网络中的账本结构。服务启动后会默认从本地文件进行查找和加载。其中，账本结构支持三种实现类型：

·ram：存放近期若干区块到内存中。保存的近期区块个数由配置$ORDERER_RAML-EDGER_HISTORYSIZE指定（可以通过命令行、环境变量、配置文件等方式指定）；

·file：存放区块记录到本地文件系统。当$ORDERER_FILELEDGER_LOCATION有配置时，默 认是$ORDERER_FILELEDGER_LOCATION/chains下；否则在临时目录下创 建$ORDERER_FILELEDGER_PREFIX目录；

·json：存放区块记录到本地文件系统（存储格式为json）。 当$ORDERER_FILELEDGER_LOCATION有配置时，默认是$ORDERER_FILELEDGER_LOCATION/chains 下；否则在临时目录下创建$ORDERER_FILELEDGER_PREFIX目录。

以file类型账本为例，其初始化后本地路径结构可能如下所示：

/var/hyperledger/production/orderer/
|-- chains
|   `-- testchainid
|       `-- blockfile_000000
`-- index
    |-- 000001.log
    |-- CURRENT
    |-- LOCK
    |-- LOG
    `-- MANIFEST-000000

注意，Orderer中账本结构实际上维护的主要还是区块链结构，不包括状态数据库（Peer节点中会维护）。

链和账本结构的维护通过核心的multiLedger结构（实现Manager接口，代码在orderer/multichain/manager.go文件）来实现。

其中成员包括对本地链结构进行管理的结构chains和systemChannel、对后端共识插件的调用 consenters、对本地账本结构进行维护的三种类型的账本，以及用于签名的签名结构signer。方法则包括获取ChainSupport结构的 GetChain（）、获取系统通道ID的System-ChannelID（），以及生成配置管理器的NewChannelConfig（）方法。

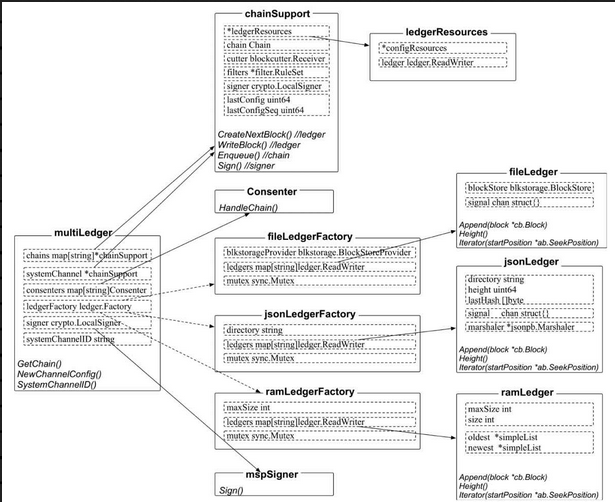

这些结构和关键方法如图12-28所示，各个类型账本都实现了Append（blockcb.Block）、Height（）、Iterator（startPositionab.SeekPosition）等方法。

图12-28　multiLedger结构和方法

12.7.3　通道配置更新

对通道配置的更新主要通过Processor结构（实现在orderer/configupdate /configupdate.go文件）来完成，该结构主要提供了Process（envConfigUpdate*cb.Envelope） （*cb.Envelope，error）方法。

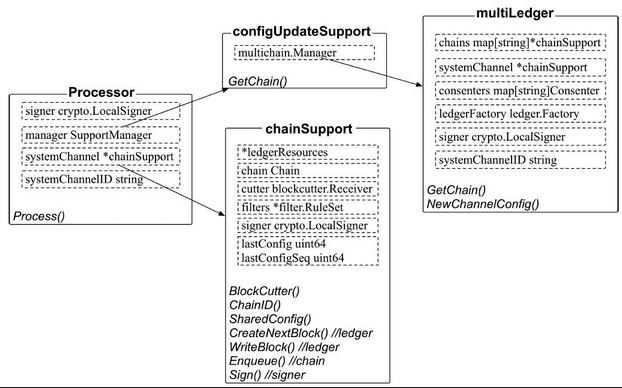

相关的数据结构如图12-29所示。

图12-29　Processor结构和方法

其中，Process（）方法接收一个CONFIG_UPDATE类型的Envelope结构消息，根据请求类型（新建通道或更新配置），将其转换为新建应用通道的请求，或者转换为对通道进行配置更改的请求。

主要过程包括如下步骤：

1）从请求中提取channelID，检查本地是否存在对应的链结构。

2）如果channelID对应的链在本地存在，则意味着这是一个对已有通道进行配置更新的请求。调用 multiLedger.chainSupport结构的ProposeConfigUpdate（env*cb.Envelope） （*cb.ConfigEnvelope，error）方法进行处理。实际上，最终调用的是common.configtx包中config- Manager结构的对应方法。

该方法先将Envelope结构中的ConfigUpdateEnvelope内容取出，之间进行权限检查，最后通过 processConfig（channelGroup*cb.ConfigGroup）（*configResult，error）方法进行处理。 Processer拿到处理后的ConfigEnvelope消息，创建并返回一个带有签名的Envelope结构。

3）如果channelID对应的链在本地不存在，则意味着这是一个新建通道的请求。调用 multiLedger.chainSupport结构的NewChannelConfig（envConfigUpdate*cb.Envelope） （configtxapi.Manager，error）方法进行处理。

该方法利用传入的参数创建一个CONFIG类型的Envelope结构并对其签名，并调用 common.configtx包中的NewManagerImpl（envConfig*cb.Envelope，initializer api.Initializer，callOnUpdate[]func（api.Manager））（api.Manager，error）方法创建并 返回一个configManager结构。

该结构进一步调用其ProposeConfigUpdate（configtx*cb.Envelope） （*cb.ConfigEnvelope，error）方法进行处理，得到ConfigEnvelope结构。之后将ConfigEnvelope结构封 装为CONFIG类型的Envelope结构并进行签名。最后，将得到的结构作为数据，封装为ORDERER_TRANSACTION类型的 Envelope结构并进行签名并返回。

12.7.4　共识插件

Orderer在共识上采用了可拔插的架构设计，将共识扔给后端插件完成。对于共识插件来说，接受交易信息进行排序，然后决定什么时候（取决于超时时间配置和打包尺寸限制）对交易进行切割并打包，打包后返回批量交易。

目前，Orderer模块中包括三种共识插件：

·Solo：单节点的排序功能。试验性质，不具备可扩展性和容错，不能在生产环境中使用；

·Kafka：基于Kafka集群的排序实现。支持CFT容错，支持可持久化和可扩展性，可在生产环境中使用；

·SBFT：支持BFT容错的排序实现，目前尚未完成。

这些后端需要实现Consenter接口。Consenter接口主要提供了HandleChain（support Consenter-Support，metadata*cb.Metadata）（Chain，error）方法，用来返回一个所对应的Chain结 构。

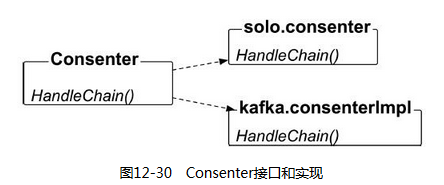

目前，Consenter接口主要包括两种实现：solo.consenter（实现代码在orderer/solo /consensus.go文件中）和kafka.consenterImpl（实现代码在orderer/kafka/consenter.go文件 中）。Consenter接口和实现如图12-30所示。

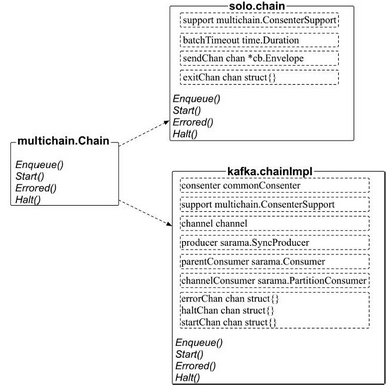

返回的Chain结构也对应包括两种实现：solo.chain（实现代码在orderer/solo /consensus.go文件中）和kafka.chainImpl（实现代码在orderer/kafka/chain.go文件中）。Chain接 口和实现如图12-31所示。

Chain接口是排序过程中十分重要的结构，其对应的Start（）方法在Orderer服务启动后执行初始化过程中会被调用（相关代码在orderer/multichain/manager.go文件中）。

1.Solo排序后端

Solo排序后端在整个Orderer启动后初始化时候会创建一个solo.chain结构，并调用其Start（）方 法，该方法会创建一个goroutine（执行main（）方法），在后台一直轮询sendChan中是否有新的消息到达，或者是否超时 （$CONFIGTX_ORDERER_BATCHTIMEOUT）。

新消息到达后会通过Enqueue（）方法，写入到sendChan中。

图12-31　Chain接口和实现

goroutine检查有新交易消息到达后会通过blockcutter.receiver结构（实现代码在 orderer/common/blockcutter/blockcutter.go文件中）的Ordered（）方法进行排序。如果积累的交易消息足 够多，或者发生超时，则调用blockcutter.receiver结构的Cut（）方法进行切分为区块，并在本地创建新的区块写到账本结构中。

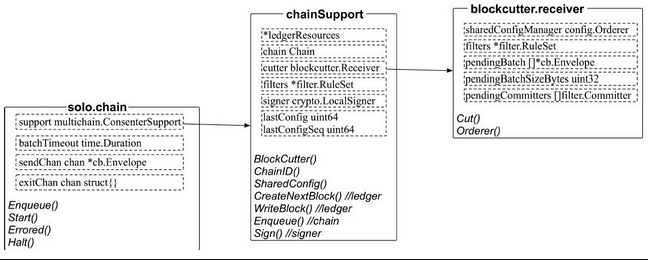

solo.chain结构如图12-32所示。

图12-32　Solo排序后端的Chain结构

2.Kafka排序后端

Kafka排序后端在整个Orderer启动后初始化时候会创建一个kafka.chainImpl结构，并调用其Start（）方法，该方法同样会创建一个goroutine（执行startThread（）方法）。

与solo情况不同的是，Kafka排序后端是利用github.com/Shopify/sarama包来询问 Kafka集群中是否有新的消息到达，或者是否超时（$CONFIGTX_ORDERER_BATCHTIMEOUT）。此时Orderer组件本身起到 代理的角色，很容易扩展到多个实例。

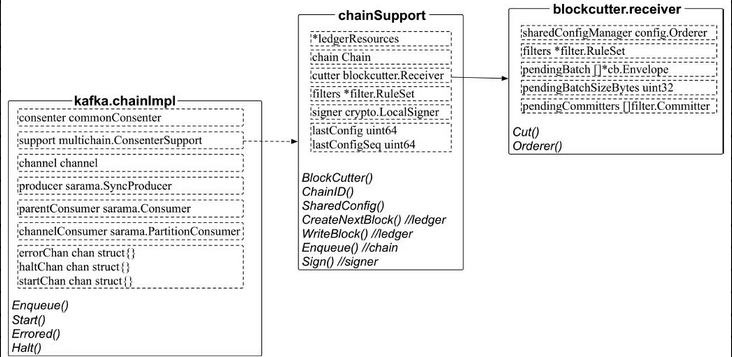

kafka.chainImpl结构中包括一个producer成员（负责往Kafka集群发送消息）、一个 parent-Consumer成员（管理各分区的consumer），以及一个channelConsumer成员（分区consumer，从指定的 topic和分区获取数据），如图12-33所示。

主要处理过程与solo插件类似。kafka.chainImpl结构的 processMessagesToBlocks（）方法（位于orderer/kafka/chain.go文件）核心也是一个轮询过程，主要通过 channelConsumer来获取来自Kafka集群的消息。核心消息包括TimeToCut、Regular两种。

收到TimeToCut消息意味着对交易进行切割，调用Cut（）切割出新区块，并写入本地账本结构。

图12-33　Kafka排序后端的Chain结构

收到Regular消息则调用Ordered（）进行排序，看是否满足生成区块的条件。满足则也生成新的区块，写入本地账本结构。

本章小结

本章剖析了超级账本Fabric项目的架构与设计，包括核心的概念和组件功能、通信协议以及关键的权限管理、链码设计、排序服务等。这些设计来自很多一线企业的区块链实现和应用经验，并融合了来自社区的众多区块链和分布式账本技术专家的论证。

从这些设计中，读者可以体会到Fabric项目针对联盟链的特定场景进行了诸多的优化。包括利用基于数字证书的权限机 制，可以满足现实世界中不同企业、组织、部门之间进行业务交互的需求，进行分层的权限管控；可扩展的共识机制，可以满足不同信任级别的交易场景，消除网络 中性能瓶颈；解耦交易的背书和执行阶段，通过不同角色节点来支持不同负载下的灵活部署；以及为了更好支持主流开发生态，遵循了诸多来自业界的实践规范，并 采用了来自开源界的标准化组件。

未来，Fabric项目还将在共识、SDK、数据隐私性保护、交易证书等方面进行进一步的增强，打造更为安全、可靠，并且易用的开源分布式账本实现，以满足商业场景下复杂多变的应用需求。
