V7000硬盘微码升级方法

1实验目的

验证V7000存储硬盘微码升级方法

升级公司实验机上的硬盘到IBM2076_DRIVE_20131022版本，与索爱客户使用的版本一致

2实验环境

公司实验环境v7000

连接主机P720（10.1.0.72）

3参考资料

IBM v7000硬件信息中心（upgrading – upgrading – upgrading drive firmware）

升级一块硬盘方法

http://pic.dhe.ibm.com/infocenter/storwize/ic/index.jsp

使用utility一次性升级多块硬盘方法：

http://www-01.ibm.com/support/docview.wss?uid=ssg1S4001077

4实验步骤

4.1总体步骤

4.2详细步骤及说明

4.2.1准备阶段

4.2.1.1验证微码可行性

4.2.1.2查看当前硬盘信息

使用lsdrive命令查看存储硬盘状态

IBM_Storwize:deeplogic_v7000:superuser>lsdrive

id status error_sequence_number use    tech_type capacity mdisk_id mdisk_name member_id enclosure_id slot_id node_id node_name

0  online        member sas_hdd   278.9GB  0   vm_pool    3       1      5

1  online        member sas_hdd   278.9GB  0   vm_pool    4       1      6

2  online        member sas_hdd   278.9GB  0   vm_pool    2       1      4

3  online        member sas_hdd   278.9GB  0   vm_pool    0       1      2

4  online        spare  sas_hdd   278.9GB                         1      1

5  online        member sas_hdd   278.9GB  0   vm_pool    1       1      3

查看单块硬盘详细信息

IBM_Storwize:deeplogic_v7000:superuser>lsdrvie 0

rbash: lsdrvie: command not found

IBM_Storwize:deeplogic_v7000:superuser>lsdrive 1

id 1

status online

error_sequence_number

use member

UID 5000c5003a2b93fb

tech_type sas_hdd

capacity 278.9GB

block_size 512

vendor_id IBM-207x

product_id ST9300603SS

FRU_part_number 85Y5862

FRU_identity 11S41Y8473YXXX6SE3V0VZ

RPM 10000

firmware_level B53B

FPGA_level

mdisk_id 0

mdisk_name vm_pool

member_id 4

enclosure_id 1

slot_id 6

node_id

node_name

quorum_id 1

port_1_status online

port_2_status online

其中标红加粗为微码版本，当前微码版本为B53B 蓝色为硬盘型号

查询4.2.1.1表可知该硬盘型号的推荐微码为B53E，而当前微码是支持升级的。

4.2.1.3下载所需工具

微码升级需要下载微码软件包

下载地址：

http://www-933.ibm.com/support/fixcentral/swg/selectFixes?parent=Mid-range%2Bdisk%2Bsystems&product=ibm/Storage_Disk/IBM+Storwize+V7000+(2076)&release=7.1&platform=All&function=all

实验二中需要下载工具

http://www-933.ibm.com/support/fixcentral/swg/selectFixes?parent=Mid-range%2Bdisk%2Bsystems&product=ibm/Storage_Disk/IBM+Storwize+V7000+(2076)&release=All&platform=All&function=fixId&fixids=StorageDisk-StorwizeFamily-DriveDownload&includeSupersedes=0

V7000安装软件或微码需要使用pscp软件进行上传

http://www.chiark.greenend.org.uk/~sgtatham/putty/download.html

需将pscp.exe文件拷贝到C:\windows\system32下，便于使用

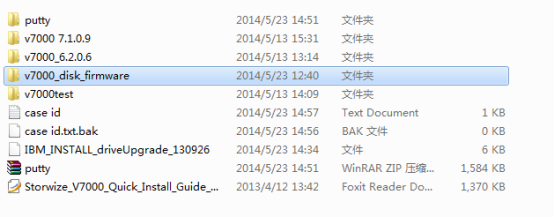

将其他软件放入相同路径下备用

4.2.2实验一：使用命令行模式一次升级一块硬盘微码

V7000的软件安装大致模式为：

4.2.2.1使用pscp上传微码文件

进入微码存放的目录

输入pscp命令

确认建立host key（只有第一次连接时需要创建）

输入指定用户的密码

上传开始，有进度显示

100%时表示上传完毕

4.2.2.2硬盘0微码升级

输入命令:

applydrivesoftware –file IBM2076_DRIVE_20131022 –type firmware –drive 0

执行没有确认，直接开始升级

升级时间很短，大约20秒左右，回复提示符

升级完成

查看升级后微码：

IBM_Storwize:deeplogic_v7000:superuser>lsdrive 0

id 0

status online

error_sequence_number

use member

UID 5000c5003a2daeaf

tech_type sas_hdd

capacity 278.9GB

block_size 512

vendor_id IBM-207x

product_id ST9300603SS

FRU_part_number 85Y5862

FRU_identity 11S41Y8473YXXX6SE3TSTB

RPM 10000

firmware_level B53E

FPGA_level

mdisk_id 0

mdisk_name vm_pool

member_id 3

enclosure_id 1

slot_id 5

node_id

node_name

quorum_id 2

port_1_status online

port_2_status online

可看出微码已升级至B53E

4.2.3实验二：使用工具方式一次升级多块硬盘微码

4.2.3.1安装Multi Drive Upgrade Utility

进入上一层目录

使用pscp上传工具

输入密码开始上传

显示100%，上传完成

输入命令安装软件

提示安装成功

4.2.3.2使用工具升级硬盘（1-5）微码

执行命令：

utilitydriveupgrade -drive 1,2,3,4,5 -filename IBM2076_DRIVE_20131022

升级会提示进度

升级时间比使用命令直接升级长，大约每块3-5min

查看升级完成后的硬盘1信息

IBM_Storwize:deeplogic_v7000:superuser>lsdrive 1

id 1

status online

error_sequence_number

use member

UID 5000c5003a2b93fb

tech_type sas_hdd

capacity 278.9GB

block_size 512

vendor_id IBM-207x

product_id ST9300603SS

FRU_part_number 85Y5862

FRU_identity 11S41Y8473YXXX6SE3V0VZ

RPM 10000

firmware_level B53E

FPGA_level

mdisk_id 0

mdisk_name vm_pool

member_id 4

enclosure_id 1

slot_id 6

node_id

node_name

quorum_id 1

port_1_status online

port_2_status online

可验证硬盘微码已经升级至B53E

4.2.4验证阶段

4.2.4.1验证微码升级结果

使用lsdrive “drive_id”查看硬盘信息中的firmware_level

在此不再赘述

4.2.4.2验证存储运行状态

查看存储的event_log，微码升级时，存储工作正常，磁盘一直是online状态

查看连接的系统

登陆P720，查看pcmpath query device 查看卷状态

p720@/#pcmpath query device

Total Dual Active and Active/Asymmetric Devices : 1

DEV#:   2  DEVICE NAME: hdisk2  TYPE: 2145  ALGORITHM:  Load Balance

SERIAL: 600507680280811D7C00000000000001

==========================================================================

Path#      Adapter/Path Name          State     Mode     Select     Errors

    0           fscsi0/path0          OPEN   NORMAL          0          0

1           fscsi0/path1          OPEN   NORMAL          0          0

查看errpt，没有报错信息

基本可以验证硬盘微码升级不会造成卷或mdisk的下线，是否可以在业务运行时进行需要进一步验证。
